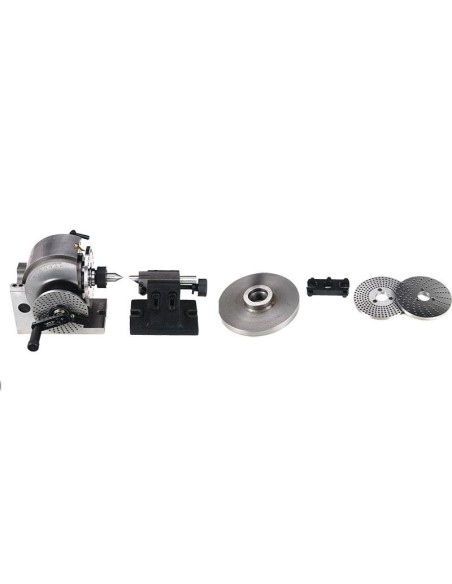

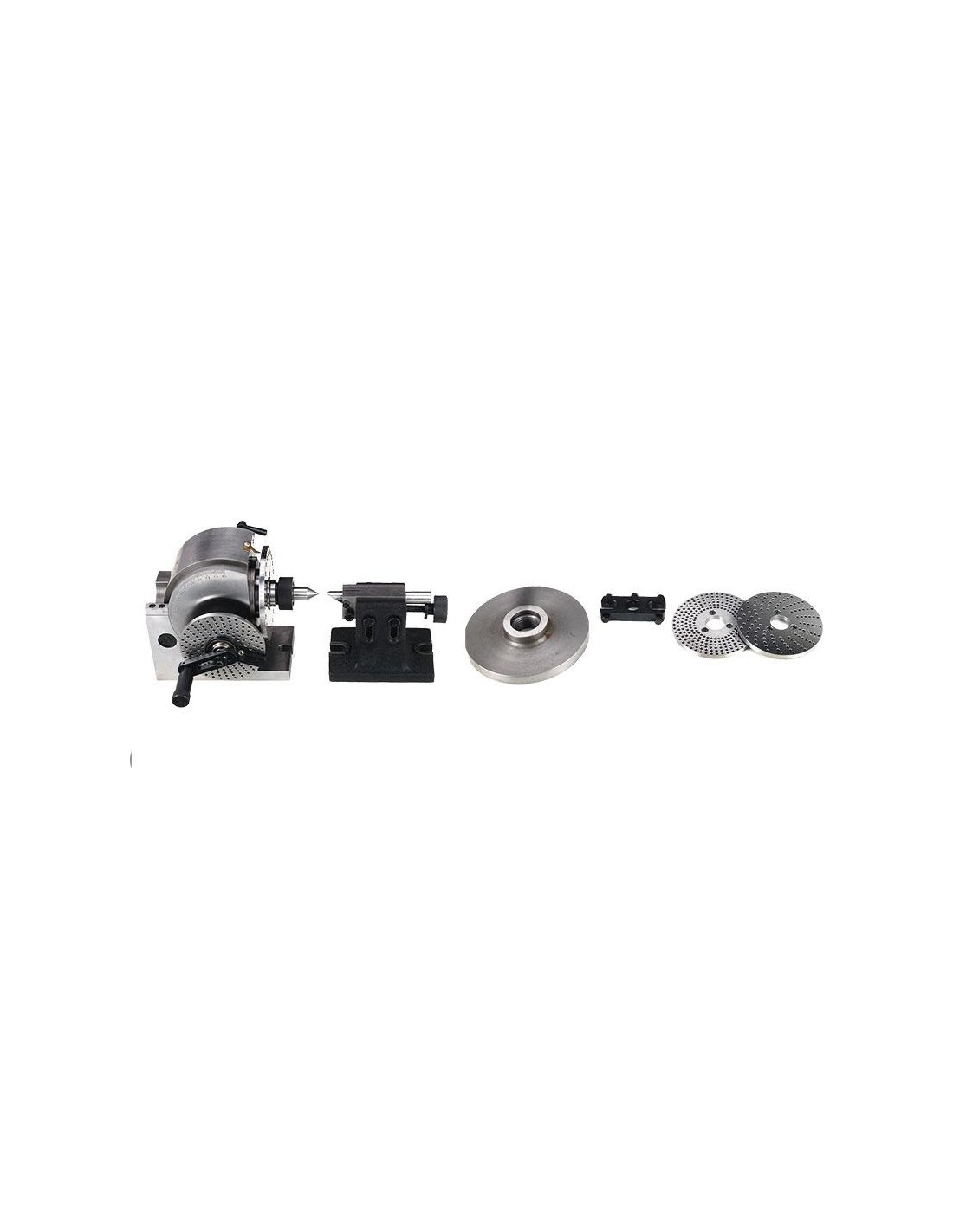

Diviseur semi-universel avec contre-pointe Fervi D006/128

Mandrin non inclus, équipé d'une vis sans fin trempée et rectifiée et de roulements à rouleaux coniques de précision. Permet à l'opérateur d'effectuer des rotations angulaires exactement déterminées, telles que celles nécessaires pour la division d'une circonférence en un certain nombre de parties égales.

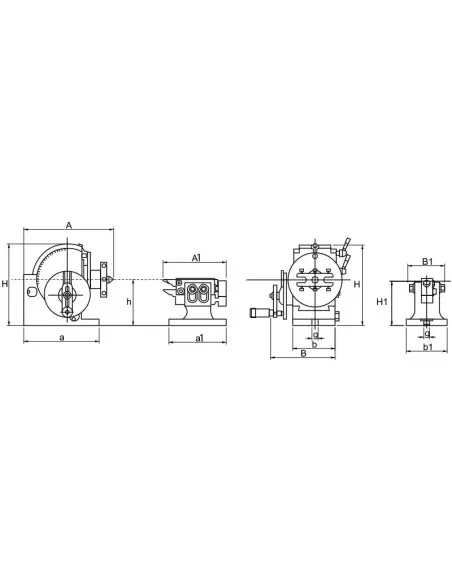

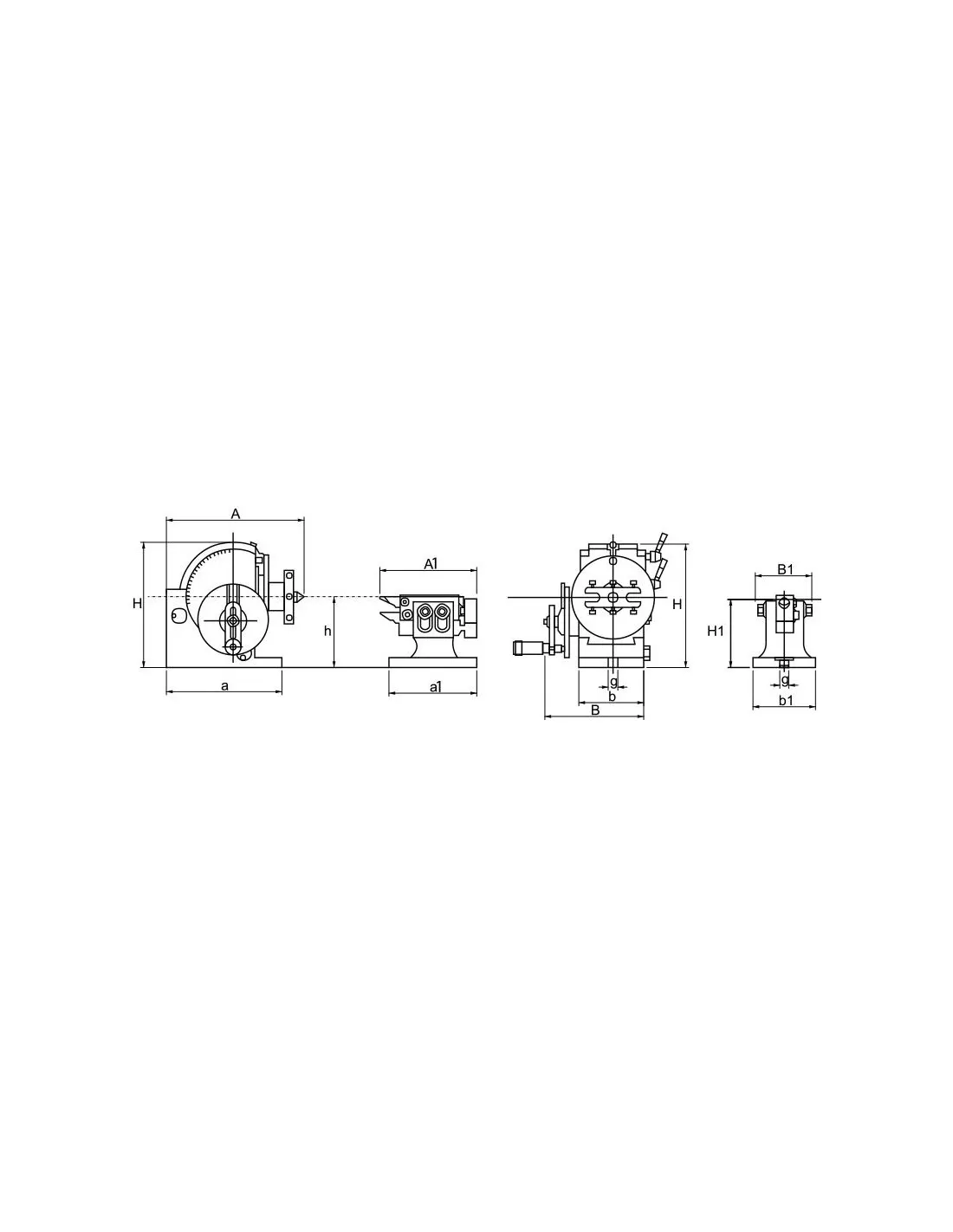

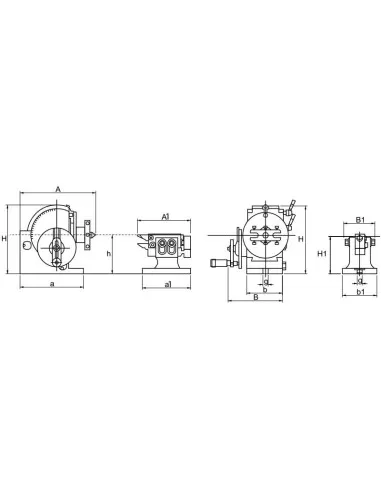

Données techniques

un: 206 mm
b: 113 mm
G: 16 mm
A1: 183 mm
B1: 87 mm
H1: 137 mm
h1: 128 mm
a1: 158 mm
b1: 110 mm
Mandrin adapté: diamètre 160 mm
g1: 16 mm
Trou: diamètre 20 mm
MT: 3
Rapport: 0,0694444444444444
Inclinaison de la tête à gauche et à droite: -10° - 90°
Trous des plaques: 15-16-17-18-19-20-21-23-27-29-31-33-37-39-41-43-47-49
