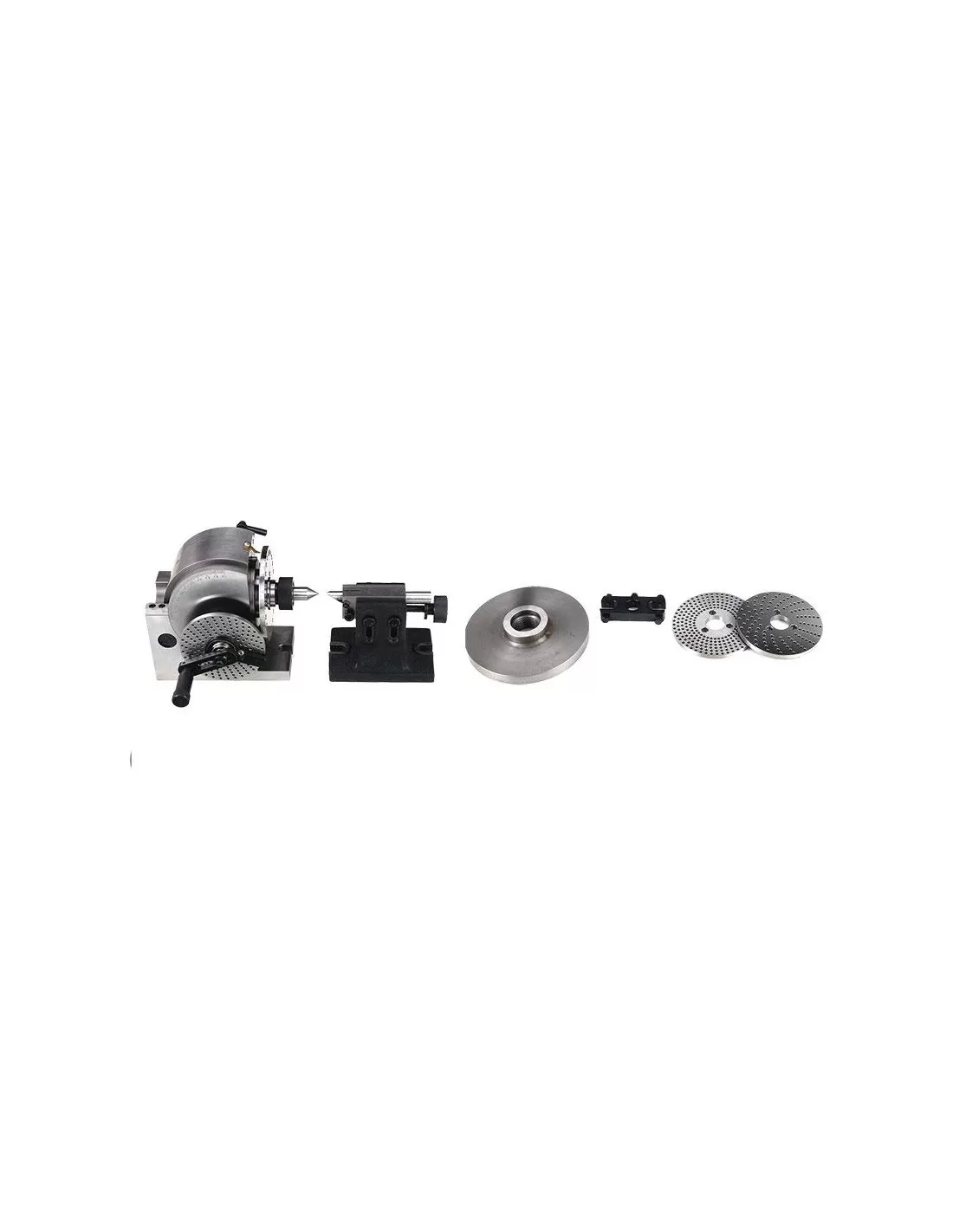

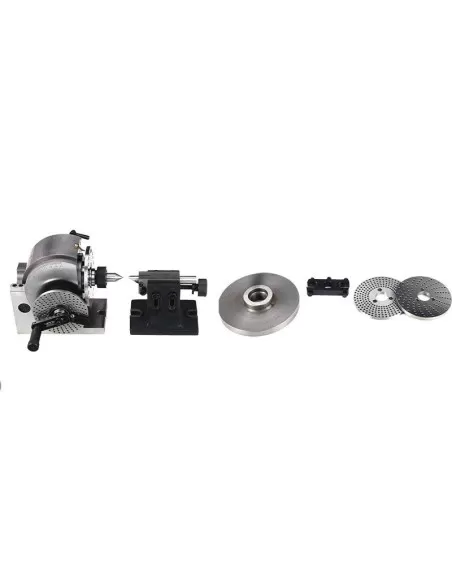

Diviseur semi-universel avec contre-pointe Fervi D006/100

Mandrin non inclus, équipé d'une vis sans fin trempée et rectifiée et de roulements à rouleaux coniques de précision. Permet à l'opérateur d'effectuer des rotations angulaires exactement déterminées, telles que celles nécessaires pour la division d'une circonférence en un certain nombre de parties égales.

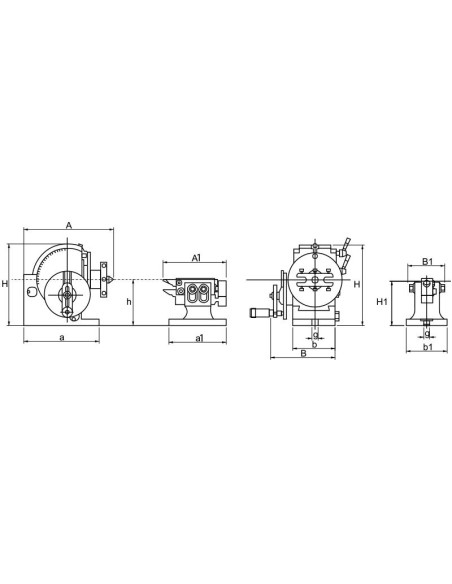

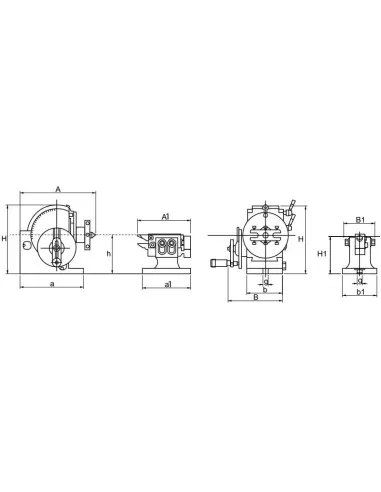

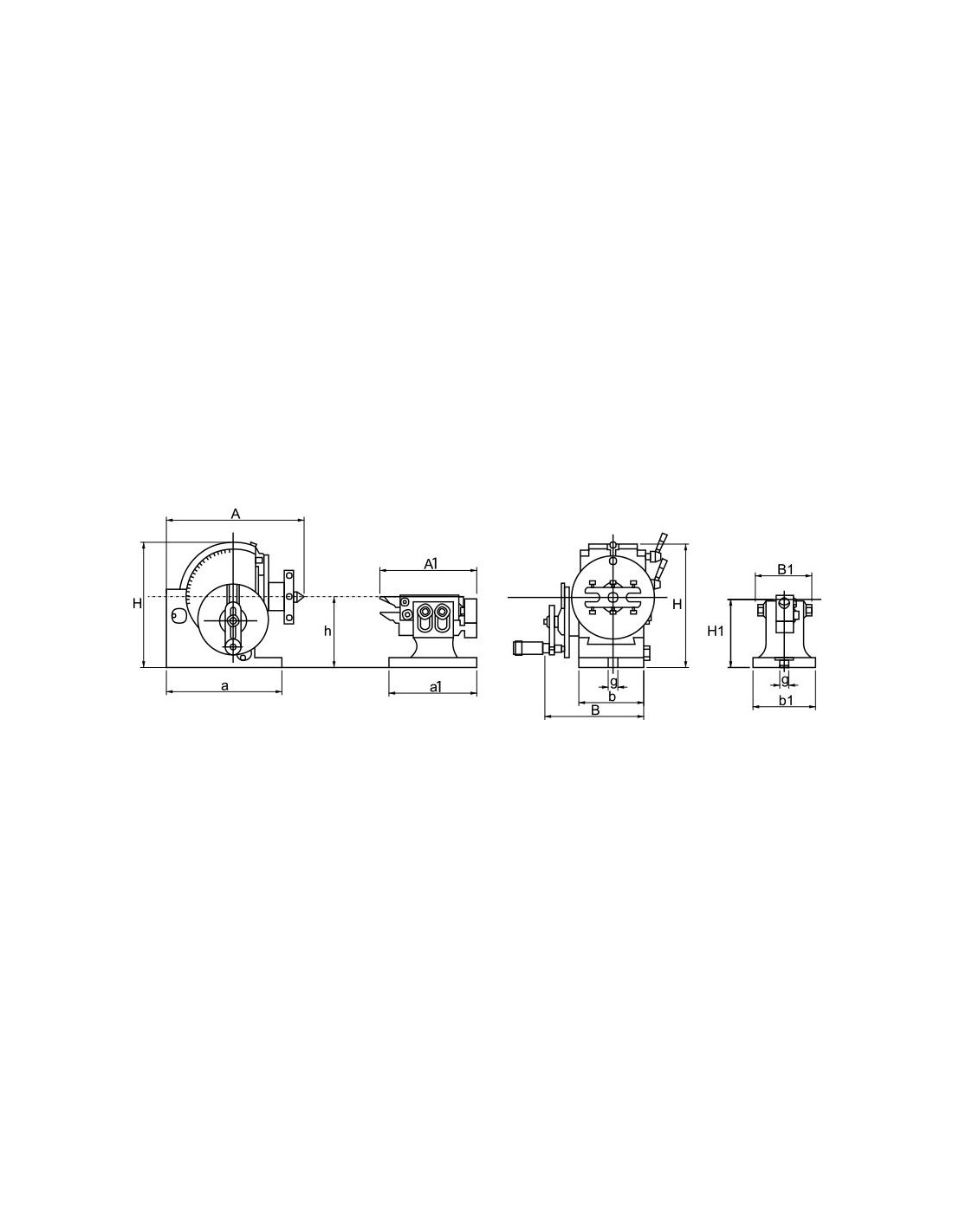

Données techniques

un: 166 mm
b: 90 mm
G: 16 mm
A1: 175 mm
B1: 87 mm
H1: 102 mm
h1: 100 mm
a1: 130 mm
b1: 82 mm
Mandrin adapté: diamètre 125 mm
g1: 16 mm
Trou: diamètre 18 mm
MT: 2
Rapport: 0,0694444444444444
Inclinaison de la tête à gauche et à droite: -10° - 90°
Trous des plaques: 15-16-17-18-19-20-21-23-27-29-31-33-37-39-41-43-47-49
