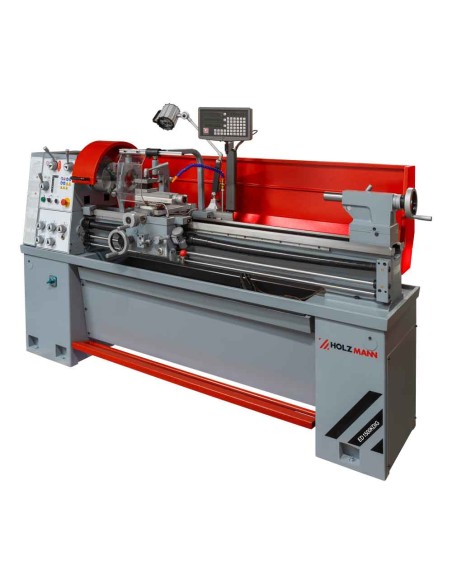

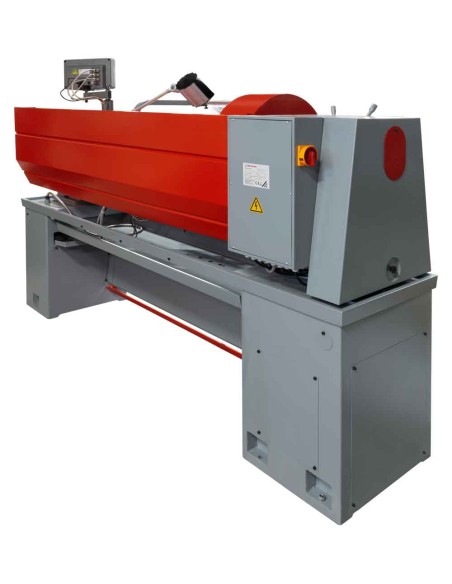

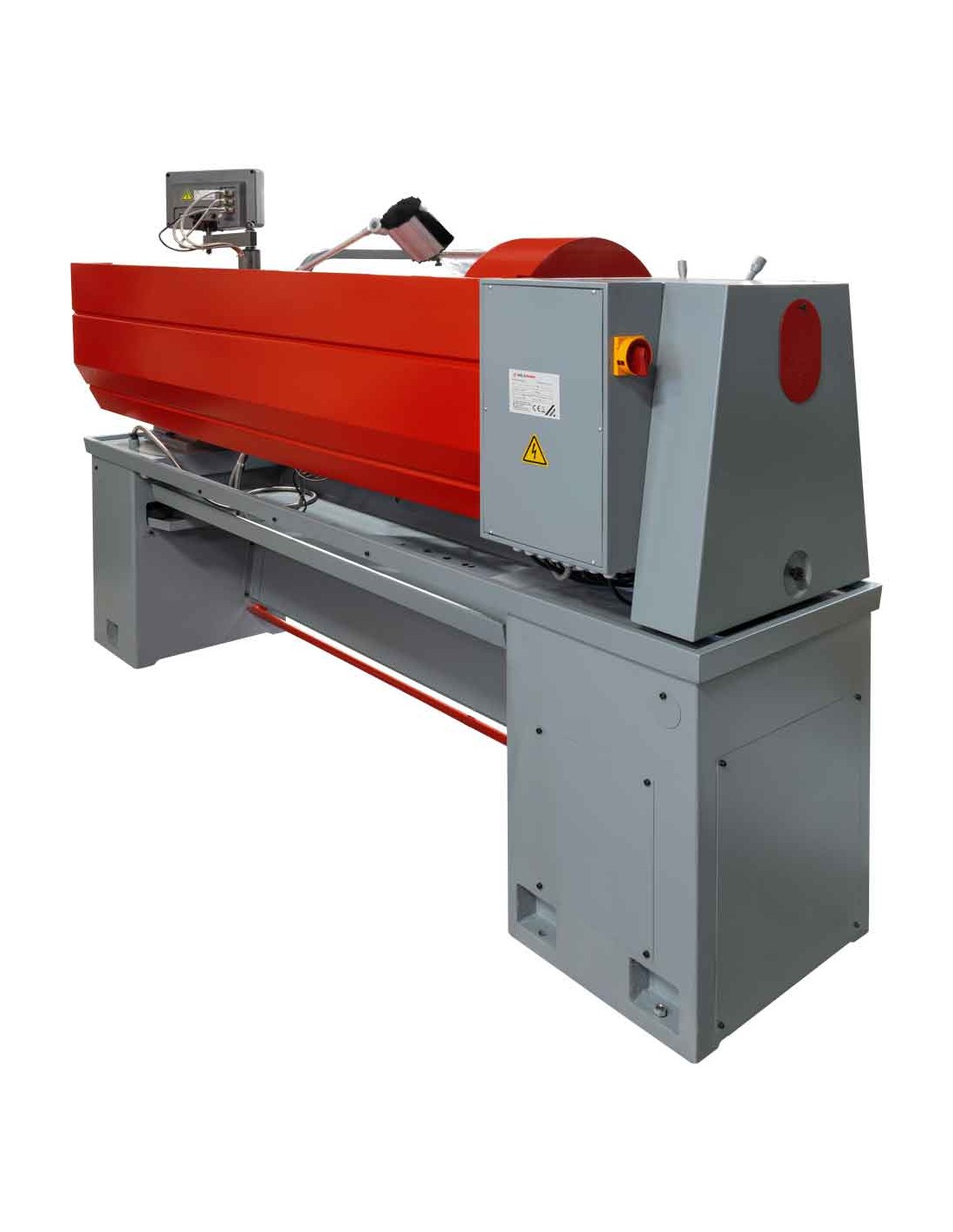

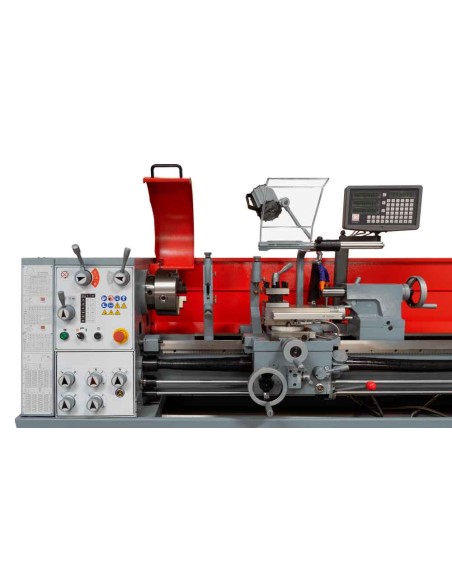

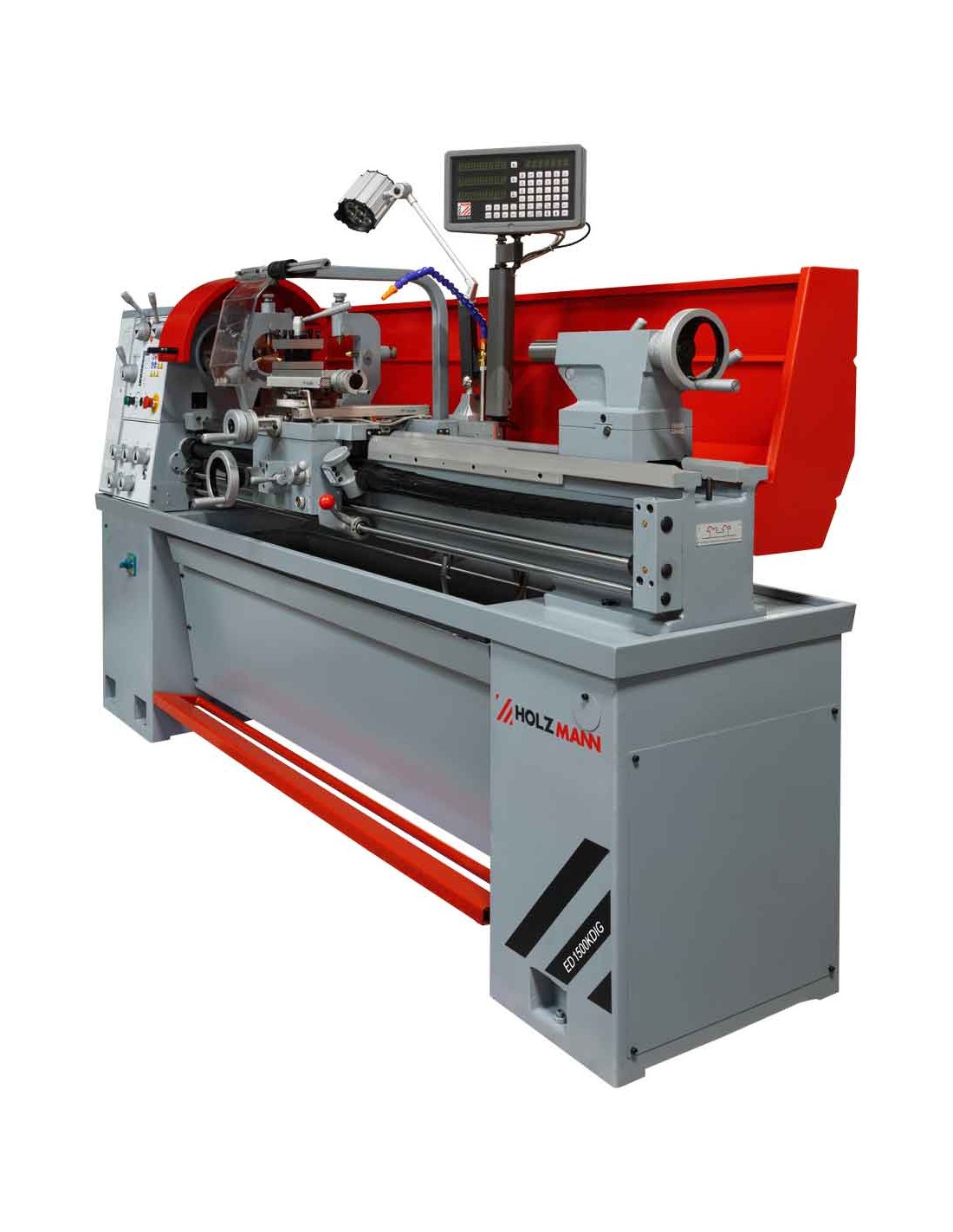

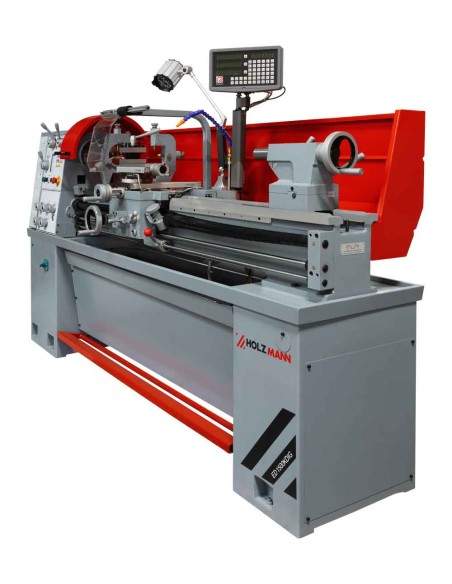

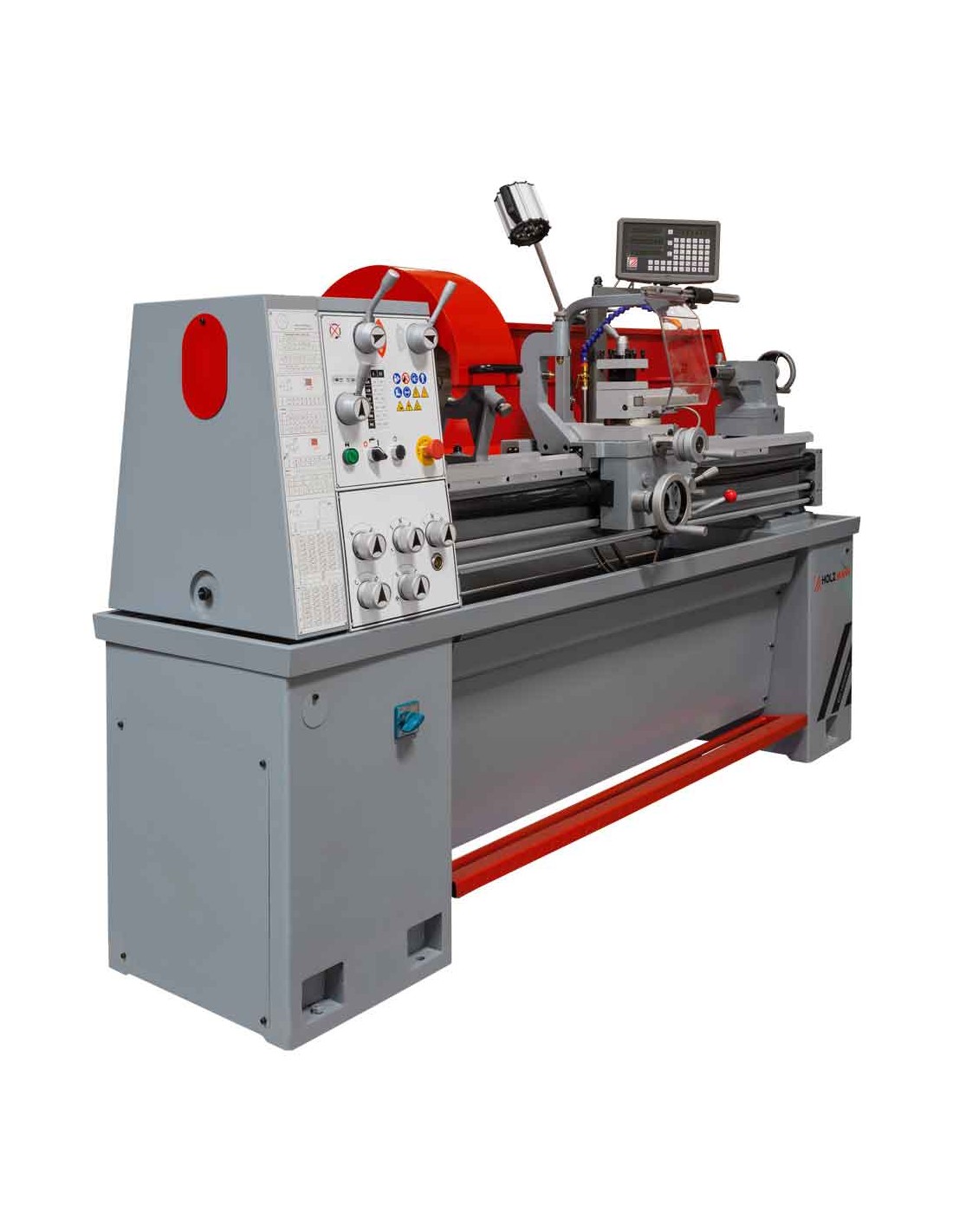

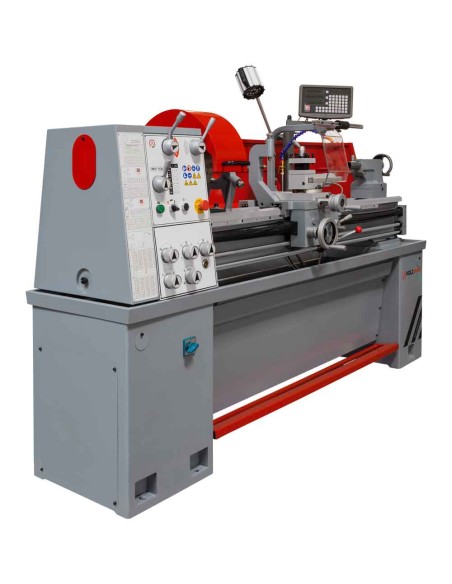

Tour à broche principale et d'avance polyvalent et exceptionnellement robuste
Idéal pour une utilisation dans les ateliers de production, de fabrication et de formation
L'alésage de broche surdimensionné d'un diamètre de 56 mm en standard permet l'usinage de grands diamètres d'arbre

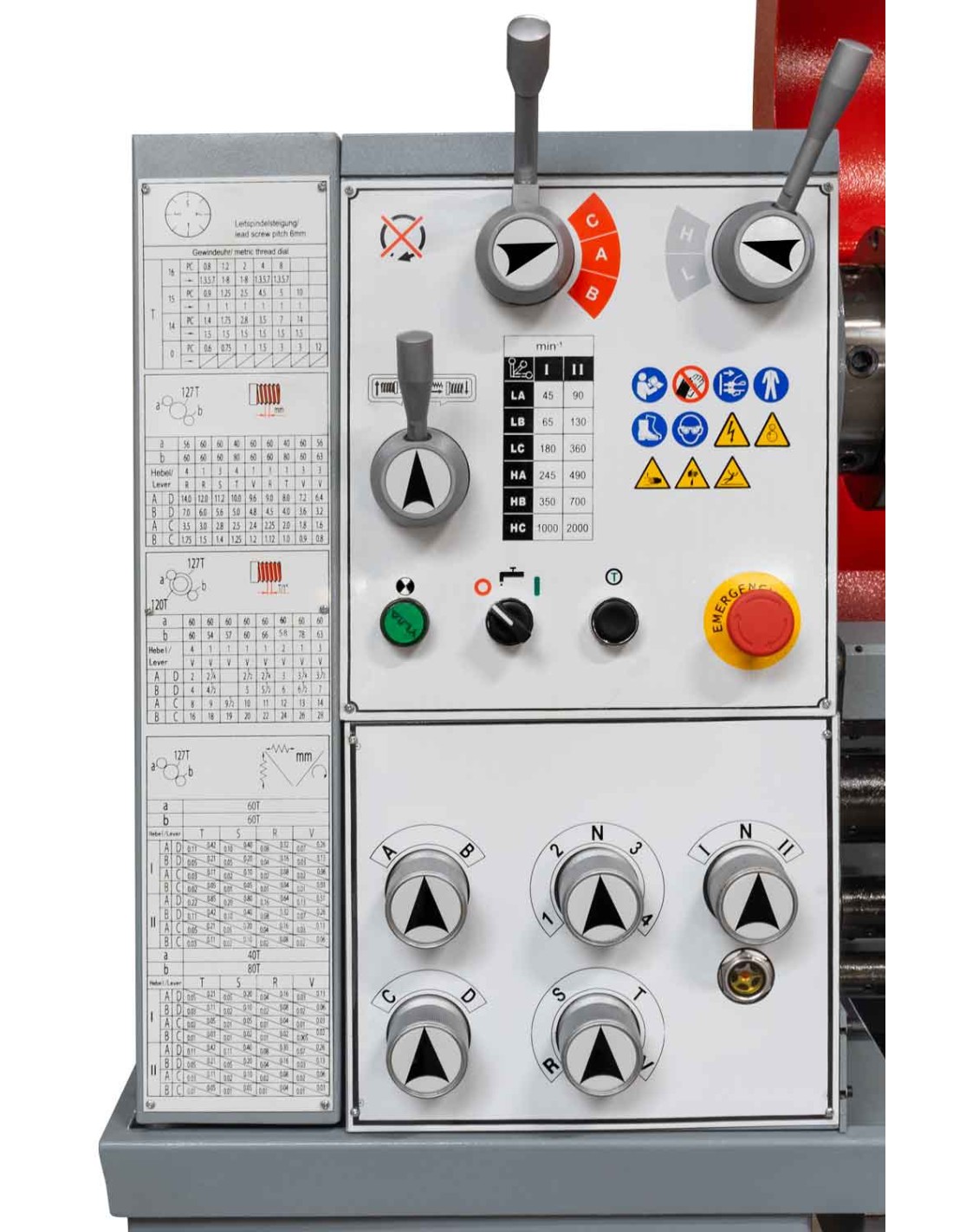

Frein à pied électromagnétique - pour une sécurité maximale et des temps d'arrêt minimaux grâce à l'arrêt immédiat de la broche
Guidage prismatique trempé par induction et rectifié avec précision
Fonctionnement extrêmement silencieux grâce à des composants d'engrenage usinés avec précision et à une base en fonte amortissant les vibrations
Réducteur et broche principale trempés et rectifiés avec précision, fonctionnant dans un bain d'huile
Broche principale équilibrée, concentricité élevée du nez de broche (montage de broche Camlock D5)

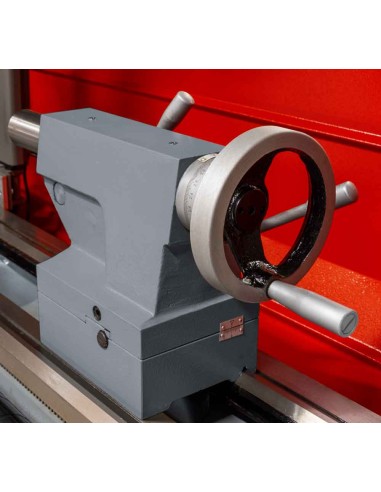

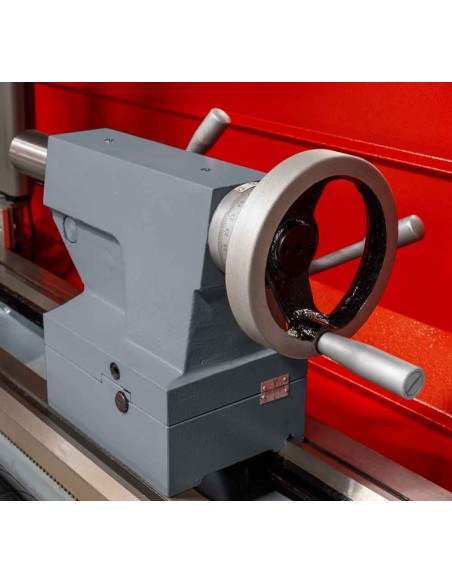

Contre-pointe réglable de +/- 5 mm pour le tournage conique
Glissières facilement réglables via des lattes en V
Série de moteurs à 2 vitesses

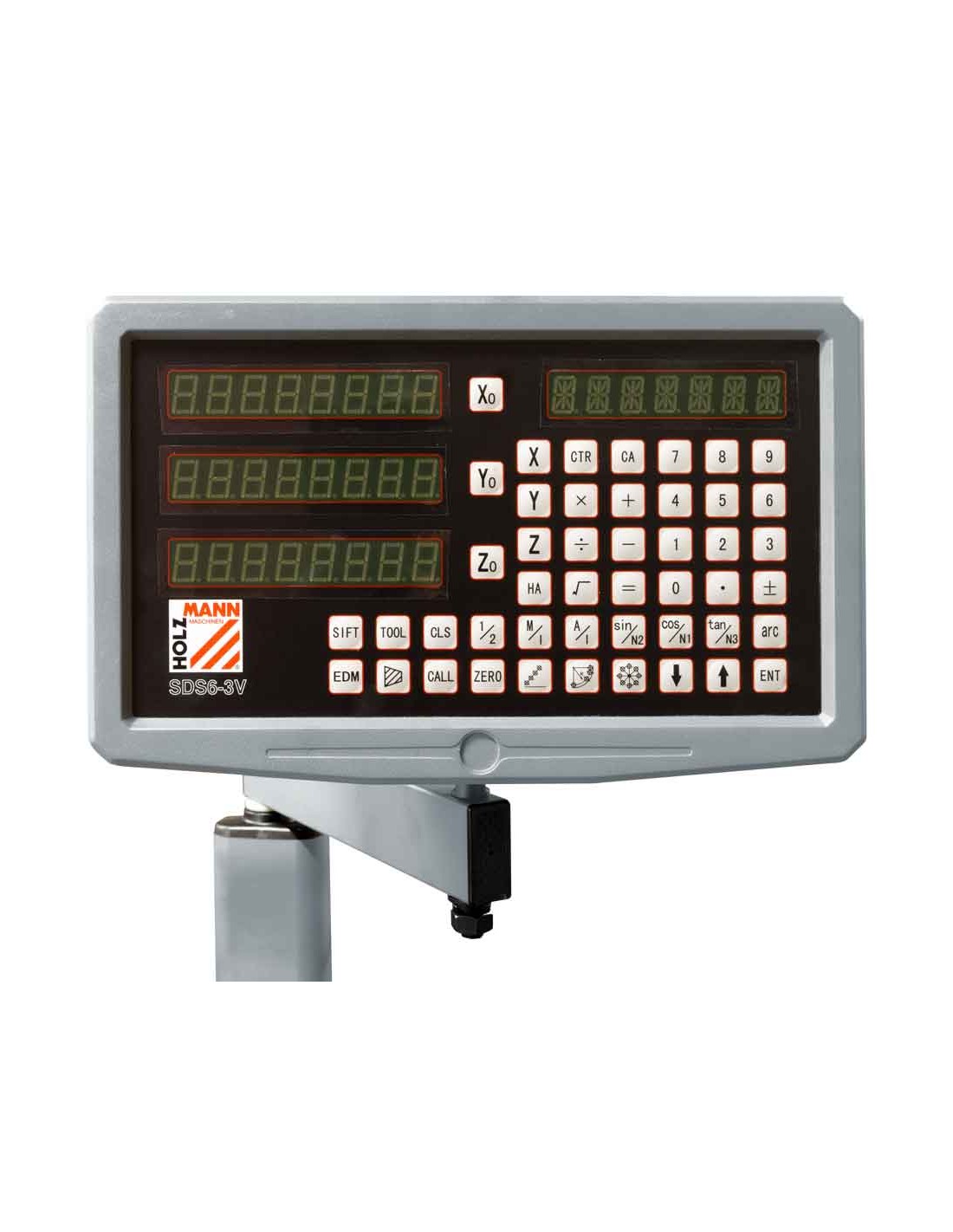

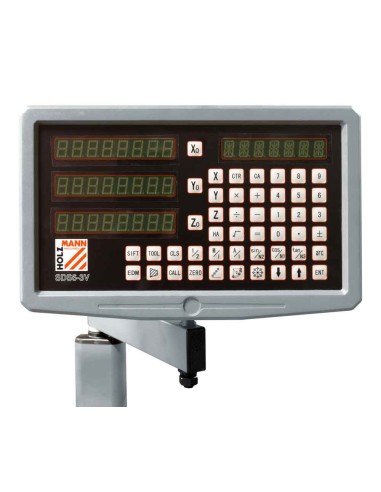

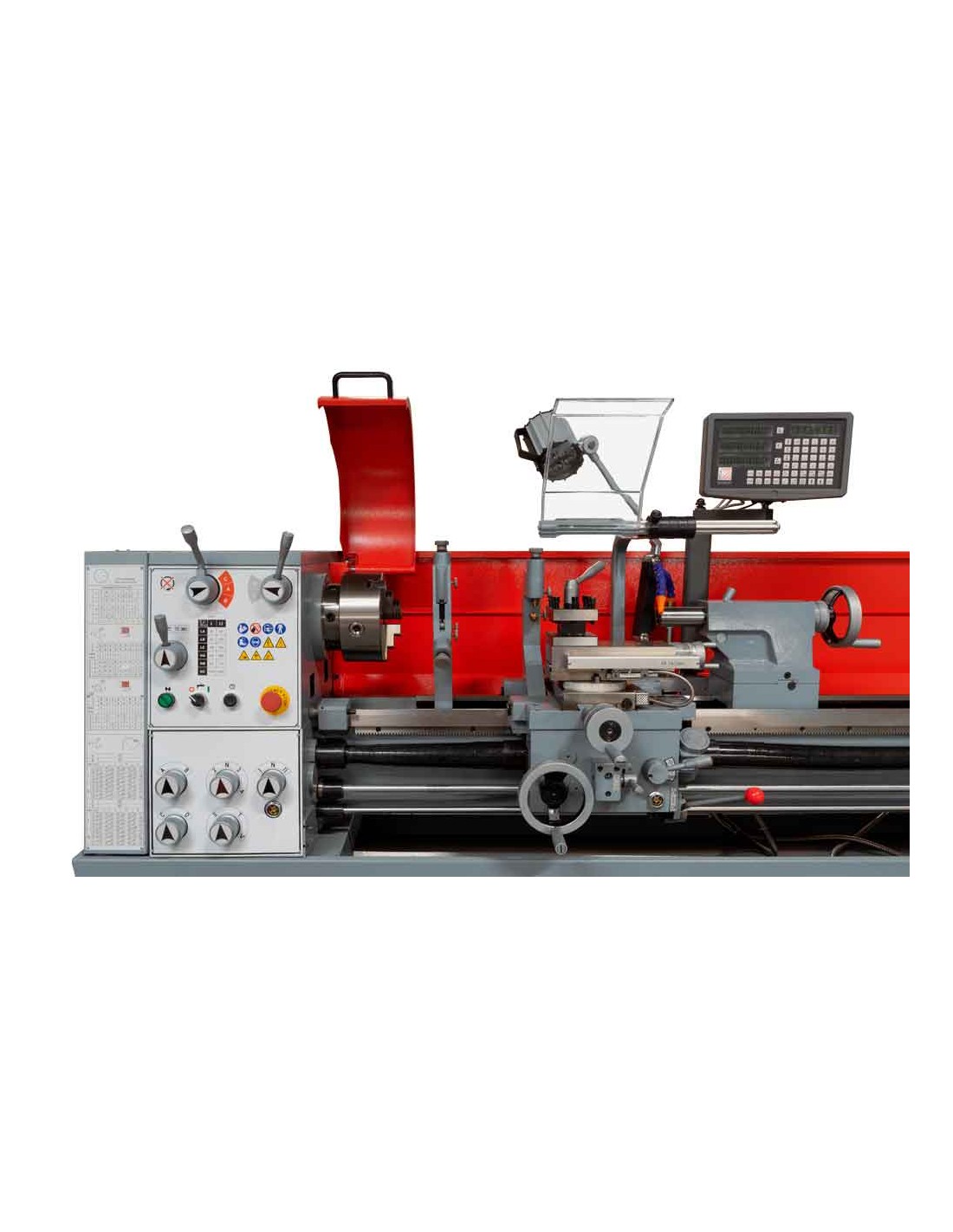

Affichage numérique de la position (3 axes) pour une utilisation plus facile
Contenu de la livraison : mandrin à 3 mors D. 200 mm avec mors pour perçage et tournage, mandrin 4 mors Ø 200 mm, plateau d'appui Ø 320 mm, 2 forets fixes, douille de réduction MK 6/4, support fixe, support mobile, lampe halogène, plateau récupérateur de copeaux, système de refroidissement, socle en fonte, calibre de filetage, 1 jeu de pignons de changement, outils de service
Caractéristiques techniques
Puissance du moteur S1 en W : 2 000
Tension : 400 V / 50 Hz
Dimensions d'installation en mm : 2 570 x 780 x 1 800
Largeur du banc en mm : 220
Hauteur du banc en mm : 270
Niveau de pression acoustique en dB(A) : 78
Empattement en mm : 1 500
Hauteur des pointes en mm : 200
Diamètre d'oscillation maximal du banc en mm : 400
Diamètre de pivotement max. du chariot transversal en mm : 250
Vitesse de broche en tr/min : 45-2000 (12)
Alésage de broche en mm : 56
Cône de broche : CM6/CM6
Cône de contre-pointe : CM4/CM4
Avance longitudinale : 0,02-0,85 mm/tr (64)
Avance transversale : 0,005-0,22 mm/tr (64)
Course longitudinale du chariot en mm : 1175
Course du chariot transversal en mm : 180
Course du chariot supérieur en mm : 110
Course de la courtepointe en mm : 110
Filetage métrique en mm/tr : 0,8-14 (36)
Filetage en pouces : 2-28 TPI (36)
Max. Porte-outil : 30 x 20 mm
Largeur de l'emballage en mm : 760
Longueur de l'emballage en mm : 2470
Hauteur de l'emballage en mm : 1600
Poids net en kg : 880
Poids brut en kg : 980
