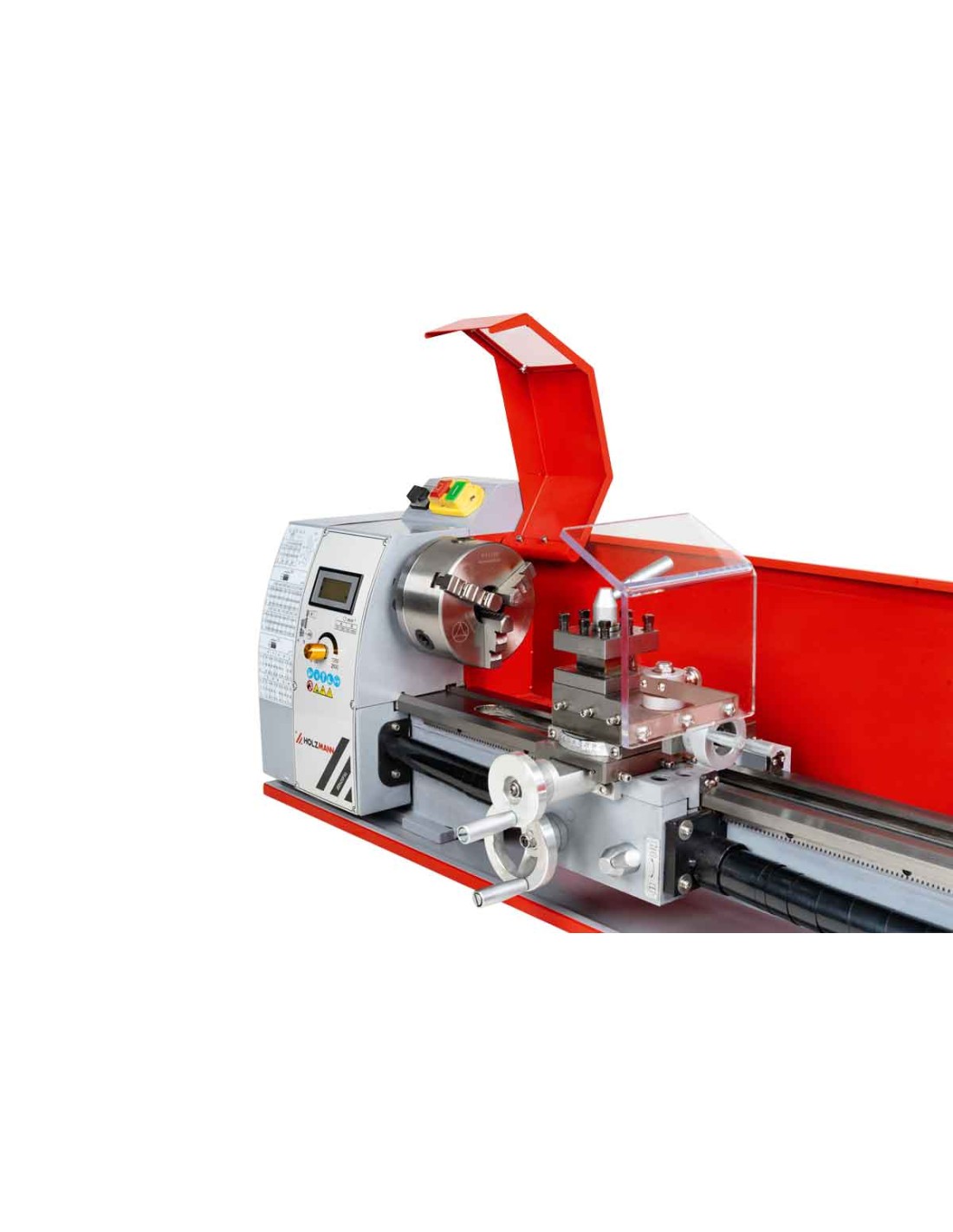

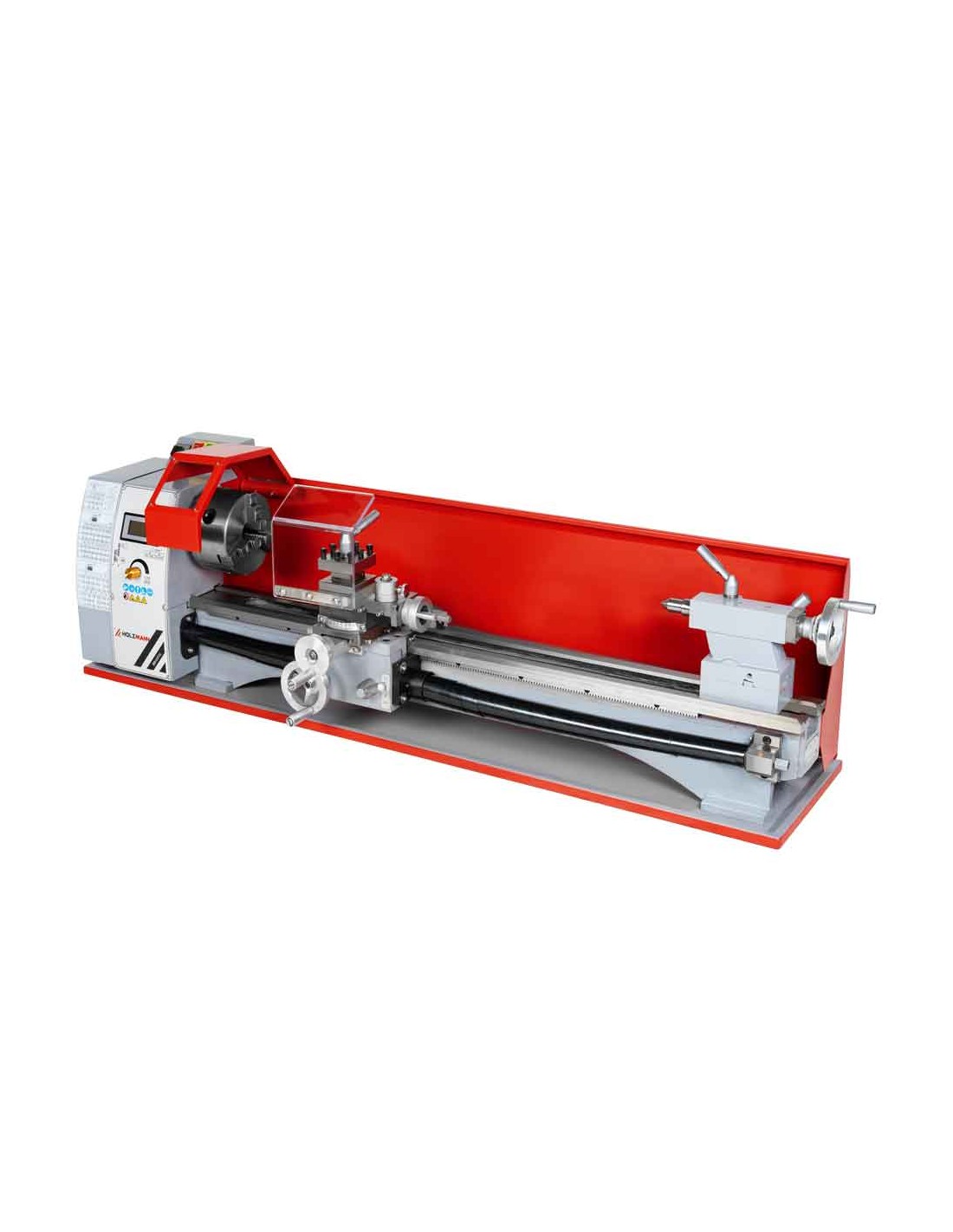

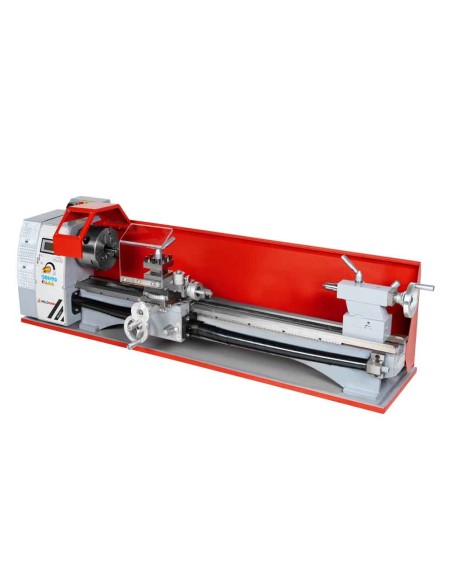

Tour parallele a metaux d'etabli Holzmann ed420fxl_230v

Le tour d'établi HOLZMANN ED420FXL_230V est un tour compact pour l'usinage de l'acier, de la fonte, des métaux non ferreux, de l'aluminium, du laiton et des plastiques. Avec un entraxe de 735 mm, il peut usiner même des pièces très longues. Le guide de table prismatique est trempé par induction et rectifié avec précision. Une concentricité élevée et une construction de haute qualité donnent naissance à un tour compact et puissant pour le métallurgiste ambitieux.

Avec vis mère pour le filetage ou le tournage longitudinal automatique
Broche principale trempée montée sur roulements à rouleaux coniques réglables et précis
Grande concentricité de la broche principale
Vitesse variable en continu, lisible facilement grâce à l'affichage numérique de la vitesse
Changement de vitesse inclus de série pour une large gamme de filetages
Courbe de couple extrêmement puissante et constante
Rotation horaire commutable depuis le panneau de commande
Contre-pointe mobile pour le tournage conique
Remarque : la machine tourne à mi-vitesse en rotation arrière.

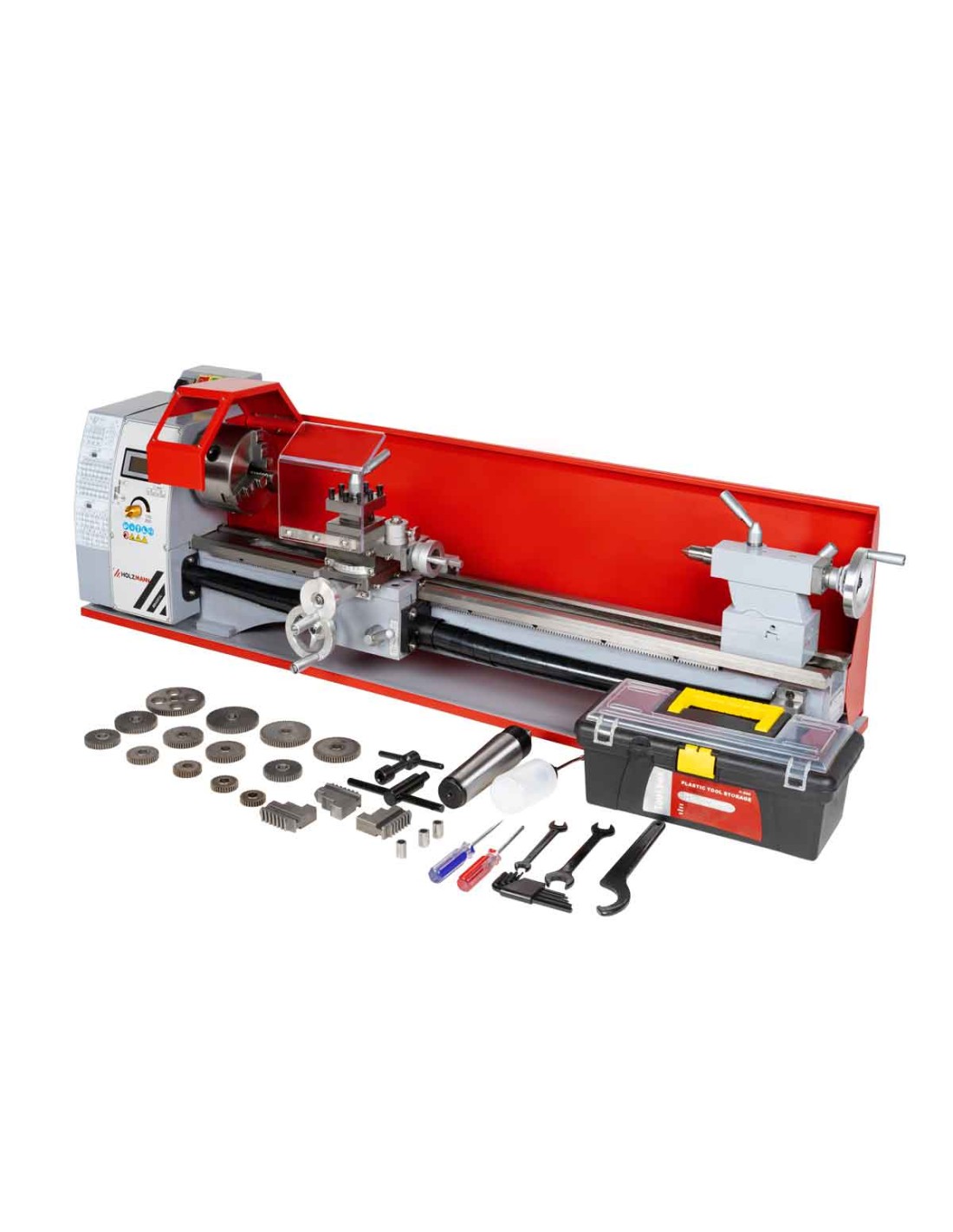

Équipement : mandrin 3 mors Ø 125 mm, porte-outil quadruple, foret fixe CM5, foret fixe CM2, plaque de récupération des copeaux, bac à copeaux, jeu de pignons de changement, outils de service

Caractéristiques techniques

Puissance du moteur S1 en W : 750
Tension : 230 V / 50 Hz
Dimensions d'installation en mm : 1200 x 340 x 360
Niveau de pression acoustique en dB(A) : 70
Entraxe en mm : 735
Diamètre de pivotement maximal du banc en mm : 210
Diamètre de pivotement maximal du chariot transversal en mm : 140
Vitesse de broche en tr/min : 50 - 2500
Alésage de broche en mm : 38
Cône de broche : CM5 / CM5
Cône de contre-pointe : CM2 / CM2
Avance longitudinale : 0,11 | 0,152 | 0,198 mm/tr
Course longitudinale du chariot en mm : 736
Course transversale du chariot en mm : 75
Course supérieure du chariot en mm : 55
Course de la table en mm : 55
Filetage métrique en mm/tr : 0,3 - 3
Filetage en pouces : 10 - 44 TPI
Porte-outils max. : 12 x 12
Largeur de l'emballage en mm : 450
Longueur de l'emballage en mm : 1 220
Hauteur de l'emballage en mm : 450
Poids net en kg : 79
Poids brut en kg : 96
